测功机原理、特点及应用

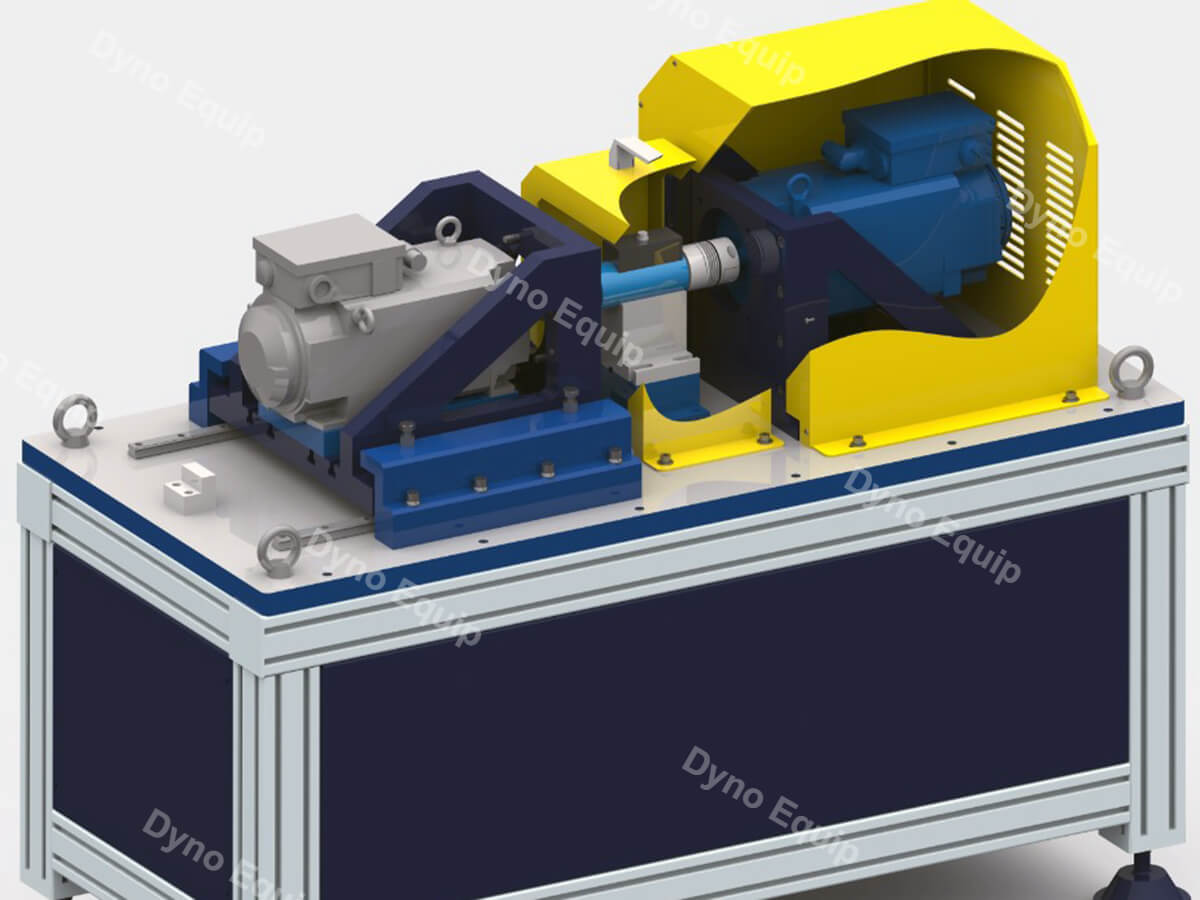

随着技术的进步，测功机原理和技术也从最早的液压和机械系统发展到今天的精密设备。最初，液压和机械测功机的设计主要是通过直接机械连接或流体动力学来测量力和扭矩，为了解动力传输和发动机性能提供基础。测功机原理依赖于将机械能转换为可测量的量，使工程师能够准确评估发动机和电机的输出功率。
然而，这些早期设备在精度和适应性方面存在局限性，这促使人们开发更先进的测量工具，以适应更广泛的应用和测试环境。
现代测功机种类繁多，包括液压测功机、电涡流测功机、磁粉测功机、磁滞测功机以及直流和交流测功机。这些类型的测功机原理各不相同；例如，液压测功机利用流体阻力实现稳健应用，而电涡流测功机则利用电磁原理实现精确的负载控制。磁粉式测功机和磁滞式测功机采用的测功机原理在精度和多功能性方面具有独特的优势，尤其是在实验室环境中。
直流和交流测功机对于测试电机至关重要，可以准确评估电机的扭矩和功率。测功机的基本原理确保这些设备能够提供对评估电机性能至关重要的可靠测量。这些进步共同反映了机械和电气系统日益增长的复杂性，强调了基于可靠测功机原理的可靠测量工具在优化设计和加强各行业产品开发方面的重要性。
测功机的分类
- 直流和交流测功机
- 电涡流测功机
- 水力测功机
- 磁滞测功机
- 磁粉测功机
直流和交流测功机原理
直流和交流测功机原理

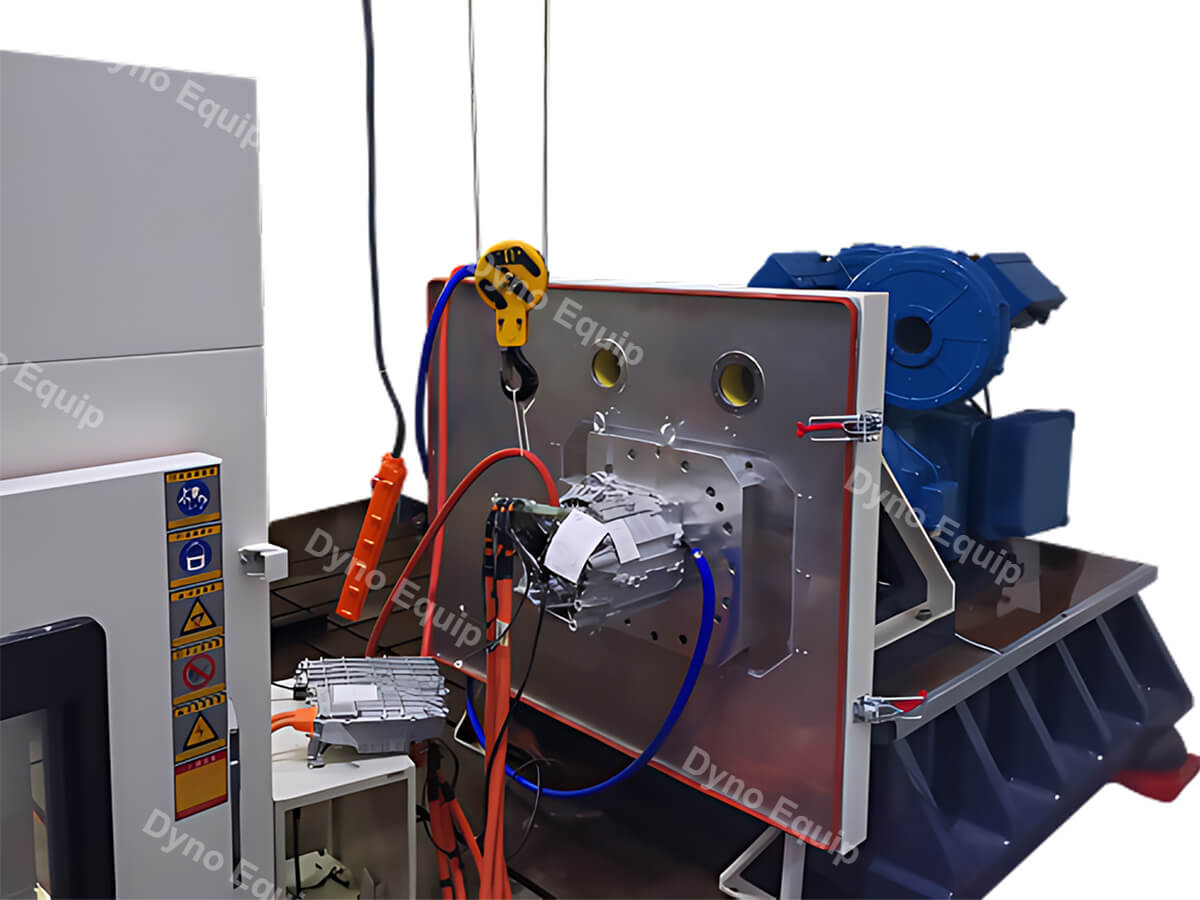

电流测功机原理是一种利用电机测量各种动力机械轴输出扭矩的装置，并将其与转速相结合来确定功率。通过测功机原理的应用，可以了解动力机械在不同条件下的性能。电流测功机分为直流测功机和交流测功机，目前使用较多的是直流测功机。
直流测功机：直流电测功机根据测功机原理运行，但由于直流电机整流器的限制，无法在高速运行时有效发挥作用，需要专门的维护。此外，与直流系统相关的逆变器反馈质量并不理想，导致功率因数较低，特别是在功率较大的应用中，可能会出现故障。因此，一般不建议在现代应用中使用直流测功机。

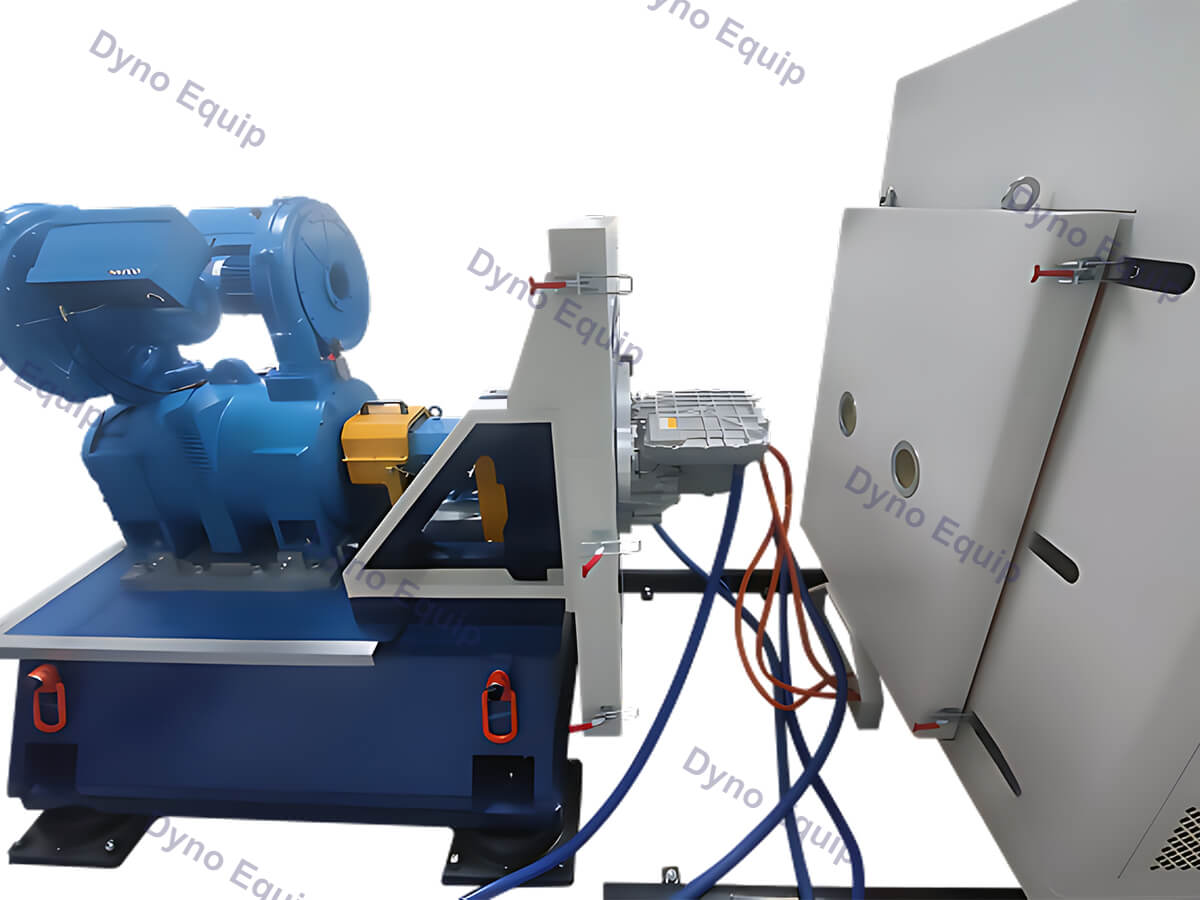

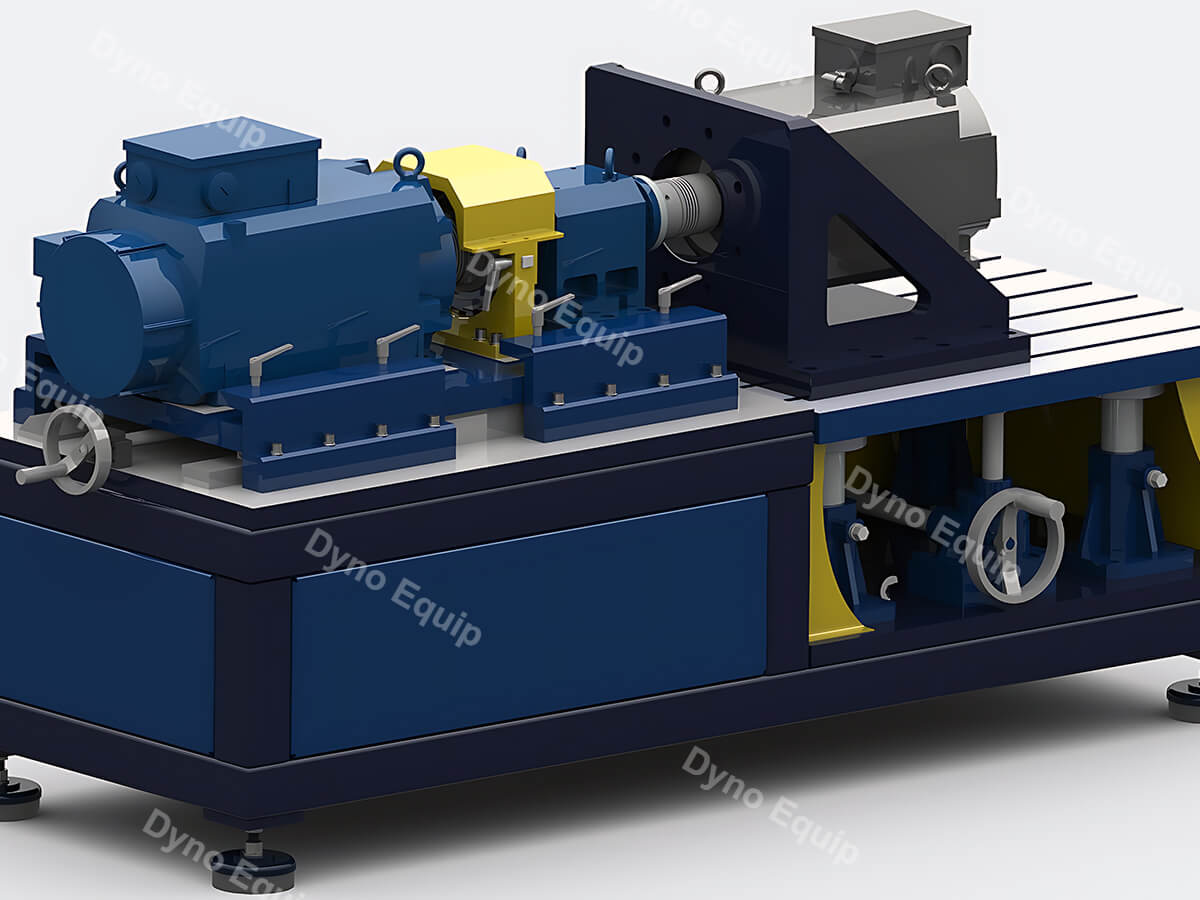

交流测功机：这种测功机利用基于测功机原理的交流变频反馈负载。它的设计和制造采用标准变频电机或配备四象限变频器的伺服电机，使其在高速和低速时都能高效运行。由于采用免维护设计，该装置的可靠性非常高。此外，反馈质量极佳，波形失真小于5%，功率因数达到98%-100%。由于这些优势特性，再加上近年来四象限变频技术的进步，交流变频反馈负载背后的测功机原理已在各种工业应用中得到广泛采用。
交流测功机特点
- 节能：由于采用发电反馈负载，节能效果好。
- 极佳的负载特性：在额定转速以下可保持恒转矩负载（零转速甚至反转），在额定转速以上可保持恒功率负载。
- 恒转矩和恒转速控制的稳定性是其他装载机无法比拟的，它能在整个转速（甚至零转速）和转矩范围内保持极高的稳定性。
- 可轻松实现零转矩和零转速启动，为电网和机械实现真正的无冲击软启动。
电涡流测功机原理
电涡流测功机原理
电涡流测功机是一种利用测功机原理测量机械扭矩的装置，特别是通过电涡流产生制动扭矩。它由一个电磁滑动离合器、一个测力机构和一个速度发生器组成。待测动力机连接到电磁滑动离合器的输入轴上，从而驱动电枢旋转。磁极受到安装在其上的力臂的限制，只能在一定范围内摆动一个角度，这说明测功机原理在扭矩测量中的有效应用。
电枢和磁极之间产生的电磁扭矩可通过测力机构直接从摆动角度读取。如果忽略风力和摩擦损耗等测量误差，电磁转矩就等于被测动力机的输出转矩，这表明测功机原理可以准确评估机械性能。
电涡流测功机严格按照测功机原理运行，只能产生制动扭矩，不能作为电机运行。这一特性限制了它的应用，使其只能用于测量转速增加而扭矩减小或转速不变而扭矩变化的动力机械。这一特殊应用案例突出了测功机原理在评估各种动力机械的效率和性能方面的重要性，确保了测试环境中的精确控制和测量。
电涡流测功机特点
- 结构简单、运行稳定、价格低廉、易于使用和维护。
- 采用水冷却，低噪音、低振动。
- 输入转速范围宽，可用于变频调速及其他类型的电机和动力机械的型式试验。
电涡流测功机应用范围
- 适用于高速、大功率动力机械的扭矩和功率测量，尤其适用于三相电机、同步电机、调速电机、电动工具和大功率电机等动力机械的模拟寿命试验和温升试验。
- 用于性能测试、型式试验、研究试验。
水力测功机原理
水力测功机原理
水力测功机是一种测功装置，利用物体在水中运动时产生的摩擦阻力来吸收发动机的动力。它由制动器、测力装置、供水系统和指示控制部分组成。制动器是吸收动力的部分，由转子和外壳组成。水通过进水孔进入涡流中心，转子使水在涡流腔内做旋转运动，通过与壳体的摩擦使壳体摆动。
控制阀控制出水量，以调节水层厚度。水层越厚，水与外壳之间的摩擦力矩就越大，吸收的功就越多，外壳的摆动角度就越大，测力计上的读数也会相应增加。
水力测功机特点
- 结构简单，成本低
- 动力吸收速度快，运行平稳。
- 缺点是控制不便，测量精度差，难以实现远距离操控和自动调节。
水力测功机应用领域
- 主要用于功率大于300kW（最大30MW）的汽油机和柴油机。
- 以低速大功率、大扭矩为主的柴油机研发试验台，以及对快速响应特性要求不高的耐久性试验。
- 重型发动机、机车和船舶发动机的质量控制试验台。
- 特殊的成本效益要求（使用海水作为工作介质以降低成本）。
磁滞测功机原理
磁滞测功机原理
磁滞测功机由带齿形磁极的定子、空心磁滞杯转子、励磁线圈、底板等组成。当电流通过磁滞测功机内部的线圈时，会产生磁力线并形成磁路，从而产生扭矩。通过改变励磁电流，可以改变测功机的磁滞力矩，从而达到控制负载力矩和完成负载特性测试的目的。
磁滞测功机特点
- 转子为空心杯结构，适用于低速和中高速电机。
- 测试精度高，灵敏度高，负载扭矩稳定性和测试重复性好。
- 无刷滑环结构，气隙中无磁粉摩擦，使用寿命长。
磁滞测功机应用范围
磁滞测功机适用于中小功率电机的型式试验，如起动机恒转矩带载起动、异步电机、单相异步电机（洗衣机电机、抽油烟机电机、风扇电机、空调电机、压缩机电机）、罩极电机、直流电机、串极电机、步进电机、摩托车起动机、小功率直流电机、串激电机以及电动工具行业等。它特别适用于测试各种微电机的动态特性曲线。
磁粉测功机原理
磁粉测功机原理
磁粉测功机由定子、实心转子、励磁线圈、磁粉介质、支架、底板等组成。当测功机内部线圈通过电流产生磁场时，使内部磁粉按照磁力线排列成磁粉链。磁粉链产生的拉力成为阻止转子旋转的阻力，这个力就是负载力矩。负载转矩可通过改变励磁电流来改变。
磁粉测功机特点
- 转子为空心转鼓，惯性小，可承受离心力。
- 测功机的扭矩产生是由磁粉链的拉力形成的，扭矩的变化是缓冲的。
- 静态扭矩力矩平稳，齿槽扭矩无波动，无残磁扭矩。
- 无摩擦结构，使用寿命长。
- 操作方便，只需调节励磁电流即可改变测功机的扭矩大小。
磁粉测功机应用范围
磁粉测功机用于测试中、大扭矩但转速较低的电机，如恒转矩恒负载启动电机、异步电机、直流减速电机、单相异步电机、洗衣机电机、吸油烟机电机、风扇电机、空调电机、压缩机电机、罩极电机、直流电机、电动工具、三相电机、同步电机、调速电机、步进电机、挡风玻璃刮水器电机、车窗防盗电机和汽车暖风电机、电动汽车电机以及用于造纸、纺织和其他行业的恒张力控制。
为什么需要使用交流测功机？
- 水力测功机只能单向加载。
- 电涡流测功机可以双向加载，但电涡流测功机的低速加载性能较差，甚至可能在低速时无法加载。
- 磁粉测功机不能用于高速场合，只适合小功率或低速加载。
- 磁滞测功机不适用于大功率场合，只适用于小扭矩或小功率负载。
- 交流测功机具有馈电功能，因此可在实验中节约能源。
