飞机起动发电系统测试

起动发电系统测试是对航空起动发电系统进行评估的重要过程，起动发电系统在飞机系统中起着至关重要的作用。这些发电系统具有双重功能：启动飞机发动机，同时在飞行过程中产生电力。

起动发电系统测试台是一个复杂的装置，专门用于评估这些重要部件的性能、可靠性和功能性。通过创造接近真实世界运行场景的条件，测试台可以在各种负载和配置下对起动发电系统进行全面评估。

测试台的主要功能之一是通过起动发电系统的多个并行输出来发电。这种功能使工程师能够严格测试不同的配置和负载，确保每台发电系统都能满足飞机系统在启动和飞行状态下的需求。模拟不同运行情况的能力对于验证起动发电系统的性能至关重要，因为这有助于确保其在飞行过程中关键时刻的可靠性。

起动发电系统测试系统的核心部件由几个完整的子系统组成，这些子系统相互配合以促进全面测试。负载机组逆变器系统是负责将起动发电系统产生的电能转换为可用能量的关键元件。该系统可在测试过程中应用不同的负载条件，使工程师能够评估发电系统在不同电力需求下的性能。

除逆变器系统外，机械系统还支持测试平台的物理组装，确保运行期间的稳定性和安全性。精心设计的机械结构对于防止可能影响测试精度的振动和移动至关重要。在测试起动发电系统时，这种稳定性至关重要，因为即使是微小的移动也会导致错误的数据。

测量和控制系统是测试装置的另一个重要组成部分。该系统负责实时监控电压、电流和频率等关键性能参数。通过对这些指标的即时反馈，工程师可以分析发电系统的性能，并在测试过程中做出必要的调整。

这一功能提高了评估的准确性，有助于在起动发电系统安装到飞机上之前发现任何潜在问题。

此外，功率分析系统在评估发电质量和效率方面起着至关重要的作用。通过分析电力输出，该系统有助于识别运行过程中可能出现的差异或性能问题。尽早发现这些问题对于确保起动发电系统满足航空标准和法规的严格要求至关重要。

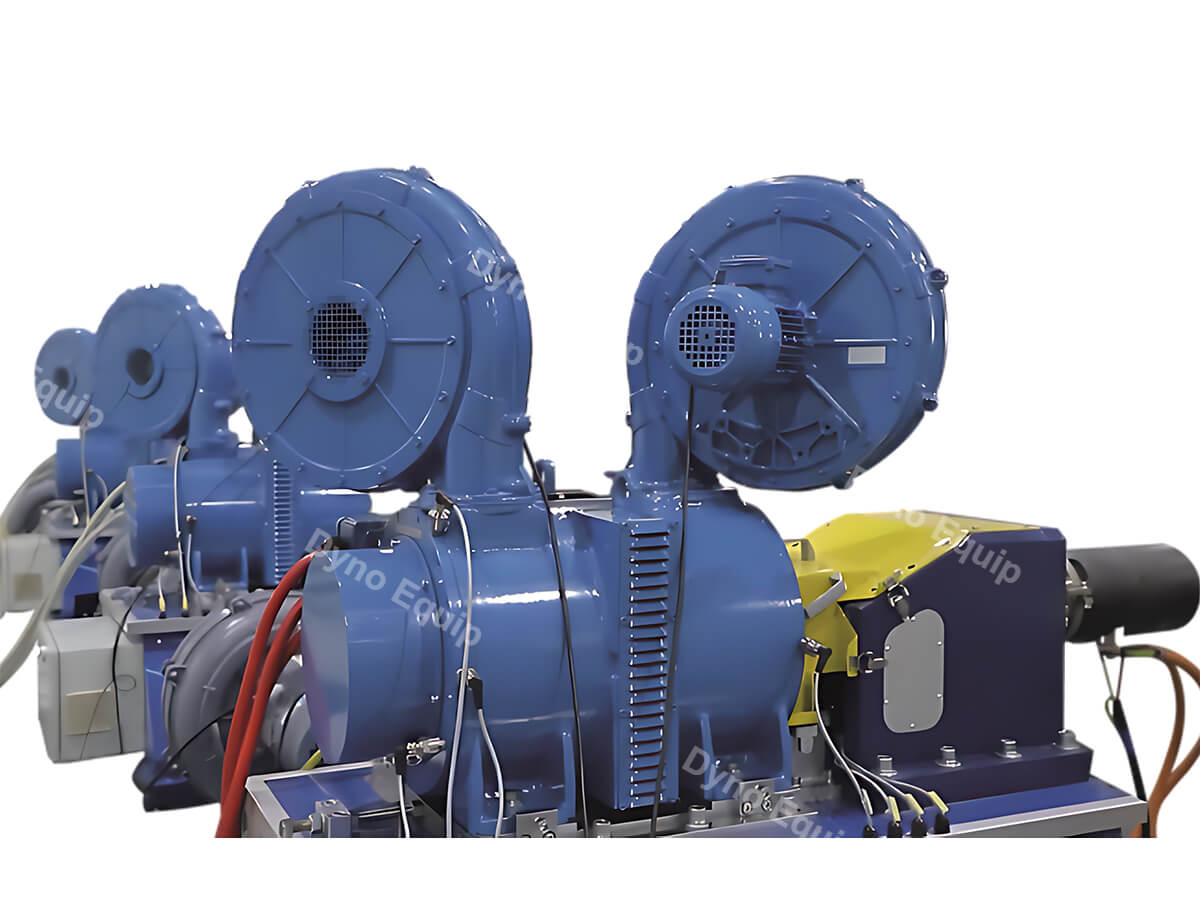

起动发电系统测试系统组成

• 加载机及其变频器系统

  起动发电系统测试系统可以动态进行四象限切换控制。



• 电力分析系统



• 负载系统

  负载为可编程直流负载。



• 被试件冷却系统

  起动发电系统测试系统能够为被试件提供强迫通风冷却。



• 直流电源

  直流电源给产品供电却。



• 测控系统

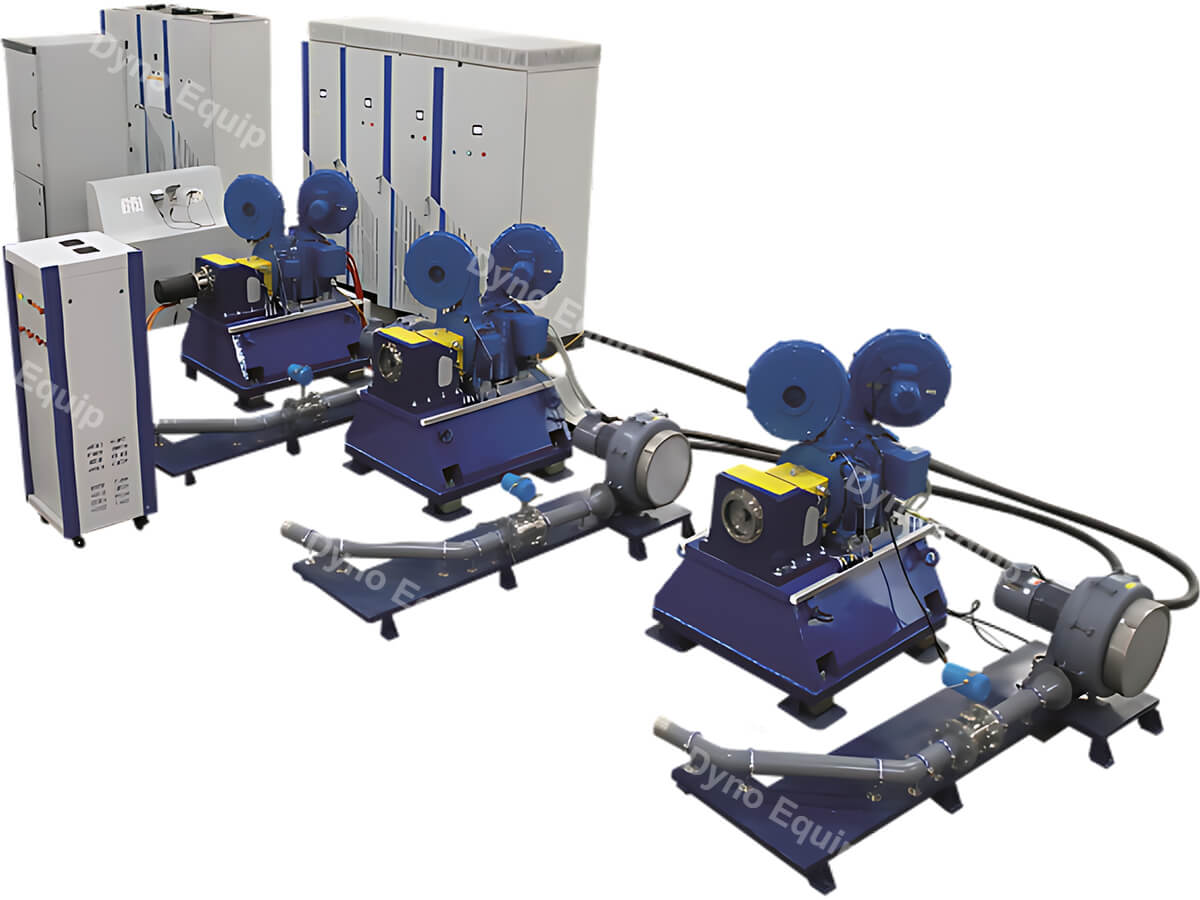

  多台起动发电系统测试既可以独立运行，也可以任意多台组合运行控制。采用一套软件控制系统。



• 机械系统



• 发动机转动惯量模拟

  具备发动机惯量模拟功能，惯量在范围内可调，惯量转动方向可双向调节。



• 软件系统

  软件系统作为台架的控制中枢。

飞机发电系统测试及控制器闭环试验

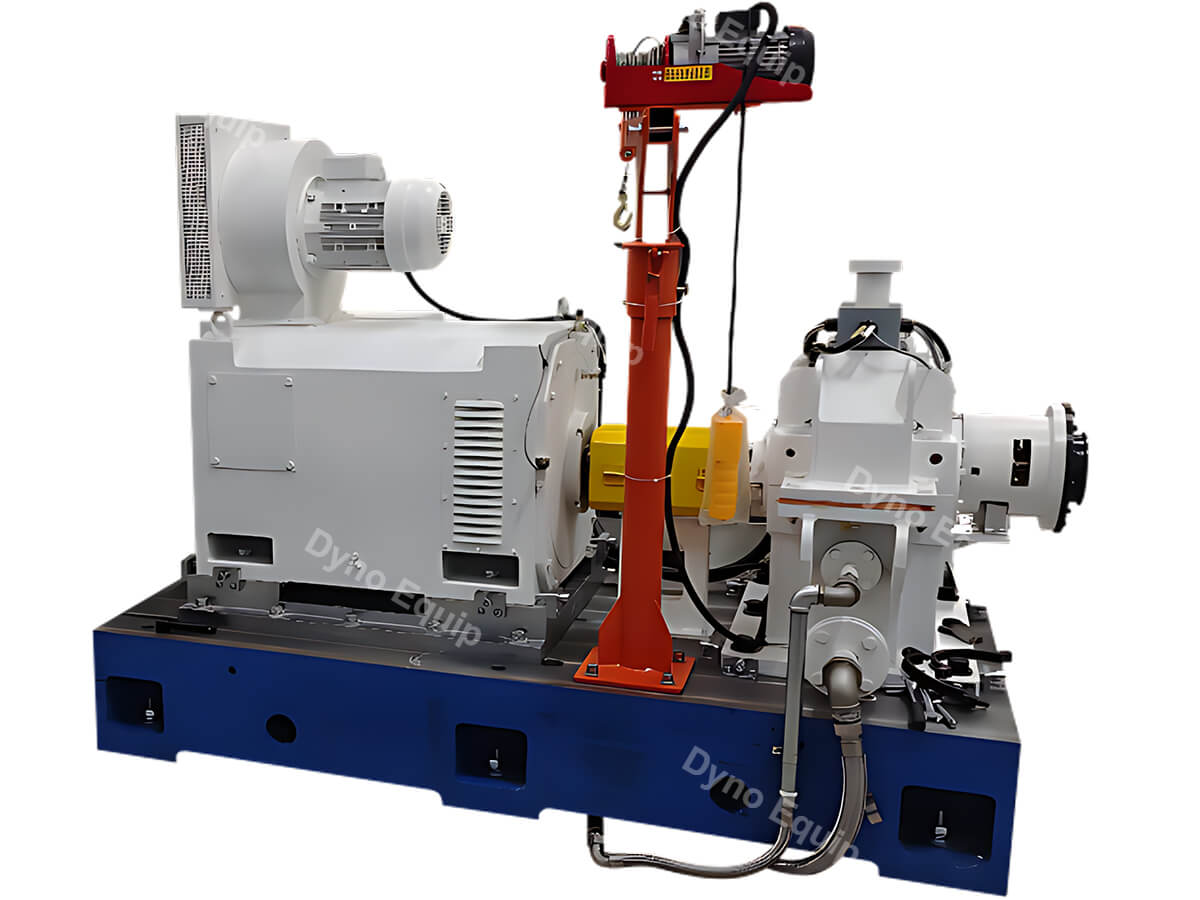

起动发电系统测试系统用于航空交流发电系统和直流发电系统性能功能试验及配套控制器的闭环试验项目。飞机发电系统测试设备具备通过控制软件实现手动和自动控制、测量功能；可针对产品编写专用试验程序完成电动机的试验项目。

1. 飞机交流发电系统测试

   起动发电系统测试系统具有退磁操作和稳磁操作、它激发电和自激发电、短路操作（单相对地、三相对地、两相之间、两相对地、三相之间短路）、互感器定相功能操作、互感器短路、永磁机加载和卸载、单相不平衡负载加载、负载-转速同时变化复合效应等功能。起动发电系统测试系统可记录转速、电压、电流、频率等瞬态曲线，具有波形捕捉功能。



2. 飞机直流发电系统测试

   具有它激操作和自激操作、短路操作（直流短路）、直流电动机端电压测量等功能。起动发电系统测试系统可记录转速、电压、电流、频率等瞬态曲线，具有波形捕捉功能。

飞机发电系统测试设备组成

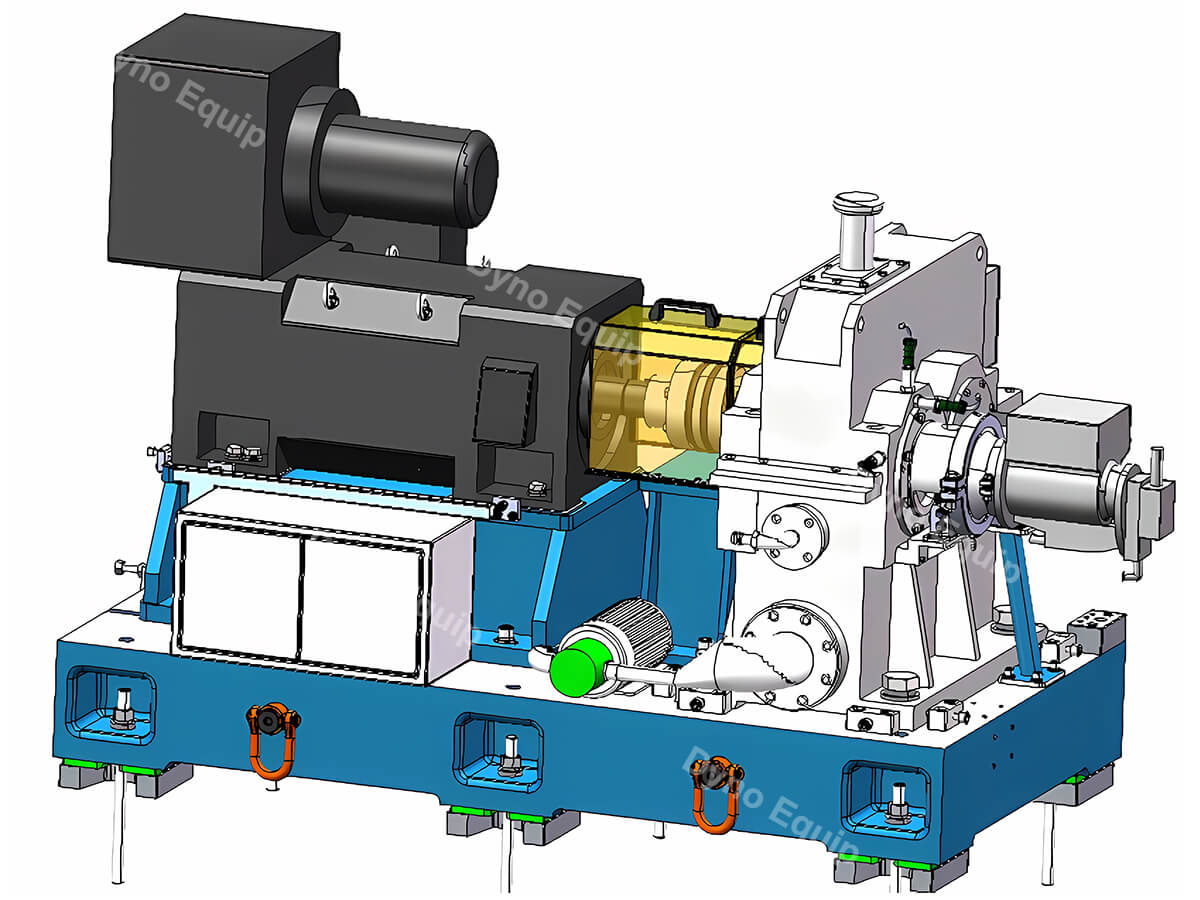

飞机发电系统测试设备由拖动台、负载单元、测量控制单元、冷却单元（包括风冷设备、油冷设备）及相关配套附件部分组成。系统能自动控制及计算机手动操作，实现转速、负载的控制调节。

1. 拖动台

   变频调速；双轴均可输出，同向，可逆转；



2. 负载单元

   负载具有自动调节功能，当某路负载故障时，系统能识别并按逻辑调用分配其他路负载，保证系统负载在精度范围内。负载箱内设置温度传感器，具有负载过温保护功能。



3. 测量控制单元

   数据测量采用自动方式，实现试验数据的自动记录、存储、生成试验报告、打印等功能。系统预留远程数据访问、数据传输接口，具备与TDM进行数据传输的功能。



4. 冷却单元

   冷却单元由风冷设备和油冷设备组成。

高温及低温启动发电系统测试

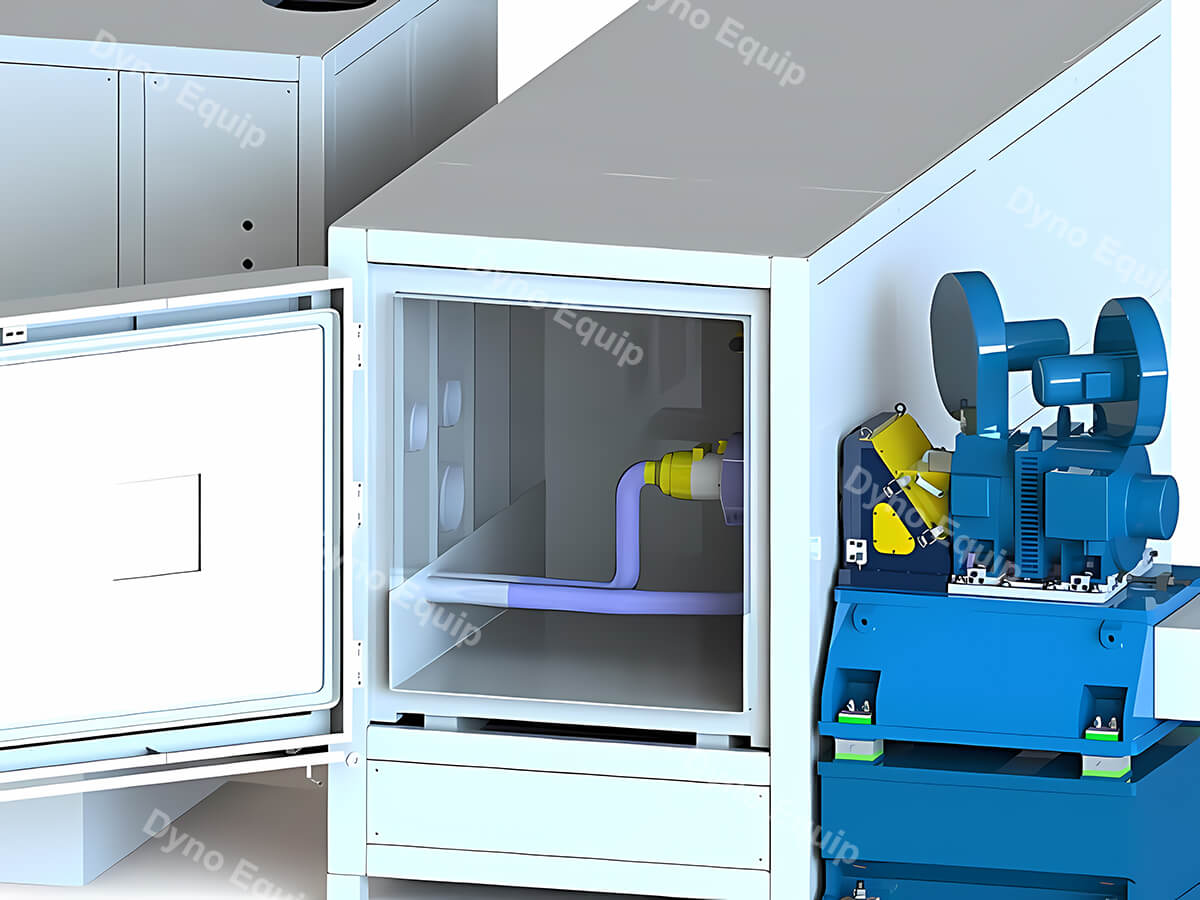

起动发电系统测试系统包括高温和低温条件下的严格评估，以确保航空起动发电系统在极端环境下的可靠性和性能。温度室是试验台的重要组成部分，旨在有效模拟这些条件。通过将起动发电系统置于高温环境中，工程师可以评估部件对热应力的承受能力，以及是否能保持最佳性能水平。这种测试至关重要，因为温度升高会导致电阻增加、潜在过热和材料降解，所有这些都会对发电系统的效率和使用寿命产生不利影响。

相反，低温测试同样重要，因为起动发电系统必须在飞行操作中经常遇到的寒冷条件下可靠地运行，特别是在高海拔地区。在这种环境下，润滑剂的粘度可能会发生变化，电气元件的行为也可能会有所不同。起动发电系统测试系统评估发电系统在这些较低温度下启动和高效发电的能力，确保其在需要时能够正常工作。在这些测试中，还使用液体冷却系统来监测冷却机制在不同热条件下的表现，这对于在整个运行范围内保持起动发电系统的完整性和功能性至关重要。

起动发电系统测试系统中的高温和低温评估提供了对航空发电系统性能特征的全面了解。通过彻底评估这些组件如何应对极端热条件，工程师可以识别潜在的弱点并实施必要的设计改进。这种严格的测试过程不仅有助于确保符合航空标准，而且还能提高飞机系统在飞行关键阶段的整体可靠性和安全性。

设备组成

• 加载机及其变频系统可以动态进行四象限切换控制。
• 机械系统
• 测控系统
• 电力分析系统
• 被试件供电直流电源
• 被试件风冷系统能够为被试件提供强迫通风冷却。
• 被试件液冷系统能够为被试件提供油冷冷却。
• 负载
• 环境舱的温度范围可调。
• 软件系统作为台架的控制中枢
