润滑倾斜试验台



润滑倾斜试验台是一个高度专业化的先进测试平台，专门用于评估电动汽车（EV）关键部件的性能和可靠性。这包括驱动电动机电控单元、传动系统、动力传动系统和电动驱动桥等重要系统。鉴于电动汽车会遇到独特的运行环境，例如不同的地形、坡度和动态驾驶条件，倾斜试验台在模拟这些场景方面发挥着至关重要的作用。

通过倾斜功能，测试台使工程师能够模拟真实世界中组件受到不同角度和方向影响的条件，从而能够彻底研究润滑油在重力影响和不同负载下的行为。

倾斜台上的测试过程包含几个重要的评估领域，包括性能测试、可靠性评估和润滑验证。性能测试的重点是确定组件在特定条件下的有效运行情况，评估响应时间、效率和输出等因素。同时，可靠性测试旨在评估这些组件的耐用性和使用寿命。

新能源汽车润滑倾斜试验台，可测试电驱动电机、变速箱和动力总成等部件，包括性能、可靠性及润滑验证。

润滑倾斜试验台可扩展进行驱动系统性能、控制策略和保护功能等测试，满足全面的测试需求。

这方面的测试至关重要，因为它有助于确定潜在的故障点，并确保系统能够经受住在严苛环境中长期使用的考验。润滑验证也同样重要，因为它可以确保这些系统中使用的润滑剂能够提供足够的保护并保持最佳性能，即使组件倾斜或承受不同的运行压力也是如此。

此外，润滑倾斜试验台的多功能性允许扩展到包括全面的驱动系统性能测试。这种功能使工程师能够对整个驱动系统的效率和效果进行全面评估，同时考虑到各种组件在实际运行条件下的相互作用。

通过整合这些不同的测试维度，倾斜测试台成为开发和完善电动汽车技术的宝贵工具，最终有助于在快速发展的汽车领域提高安全性、性能和可靠性。通过在此平台上进行严格的测试，制造商可以确保其电动汽车配备的系统坚固可靠，能够满足现代驾驶条件的要求。

什么是润滑倾斜试验？

润滑倾斜试验可评估润滑油在倾斜机械系统中的性能。通过倾斜测试仪器，工程师可以观察润滑油在重力和不同负荷下的表现。这种测试测量粘度和油膜强度等关键参数，以评估润滑油在运动部件之间保持保护膜的能力。此类测试有助于针对特定应用优化润滑油配方，提高部件的耐用性以及倾斜配置下的整体系统性能。



部件润滑倾斜试验台测试项目



  1. 润滑试验

    按试验大纲进行倾斜试验，测量被试件在不同工作转速、不同加油量、不同倾斜角度下的润滑性能（空载）。



  2. 无负荷油温试验

    按倾斜试验大纲进行试验，测量被试件在不同倾斜角度、不同加油量、最高工作转速下的温升性能（空载）。



  3. 拖曳力矩试验

    按倾斜试验大纲进行试验，记录被试件输入转速随时间的变化曲线，从曲线中截取一段，计算速度，时间变化差值并带入公式计算出拖曳扭矩。

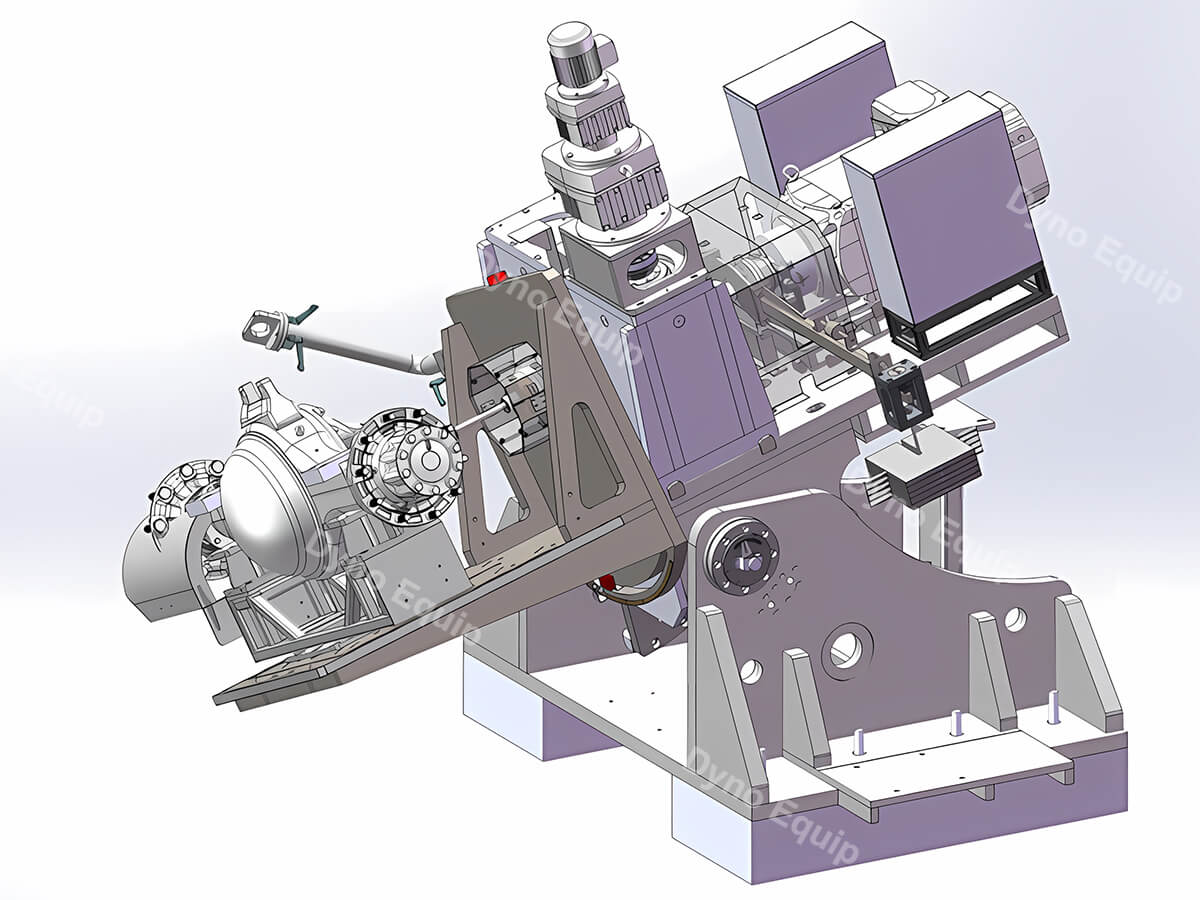

这套新能源汽车润滑倾斜试验台，可开展润滑试验、无负荷油温试验和拖曳力矩试验。

润滑倾斜试验台测试部件在不同转速、加油量和倾斜角度下，评估其润滑性能、温升特性和拖曳扭矩。

机械部分技术说明



带载新能源汽车部件润滑倾斜试验台按客户要求非标定制，机械部分由基础底座、翻转机构1（俯仰角方向）、翻转机构2（倾斜角方向）、驱动机构、扭矩传感器、以及工装底座等组成，适合应用于倾斜试验被试件在空载状态下不同倾斜角度下的性能和耐久试验。



  • 被试件非标定制安装工装通过旋转机构转接口均安装固定在润滑台架上，润滑台旋转，驱动测量部分整体通过轴承座悬浮，固定于台体底座上；
  • 试验台体最大载重量不低于2800kg，倾斜试验过程中，被试件均工作在空载状态；
  • 润滑台架具有俯仰倾斜功能，俯仰角度-20°～+20°连续可调；
  • 润滑台架具有左右倾斜功能，倾斜角度-13°～+13°连续可调；
  • 倾斜台架安装有角度传感器，可同时测量X,Y双轴方向上的倾斜，倾斜执行机构采用电动机构，角度采用闭环控制；
  • 倾斜台面的倾斜角度可通过上位机远程控制，试验开始后仍然可以依据不同工况进行角度的连续调节或保持角度稳定。

这款新能源汽车润滑倾斜试验台，由基础底座、翻转机构、驱动机构等组成，适用于测试部件在不同倾斜角度下的性能和耐久。

润滑倾斜试验台最大载重2800kg，可实现-20°至+20°的俯仰角调节和-13°至+13°的左右倾斜调节。

倾斜试验台翻转部分



润滑倾斜试验台翻转机构采用伺服电动机配套精密减速机组成电动执行机构，并安装有X,Y双轴方向角度测量的倾角传感器。



  • 俯仰角：测量范围：±45°，调节范围：±30°；调节精度：±0.5°；调节方式：自动调节和手动调节。
  • 倾斜角：测量范围：±45°，调节范围：±13°；调节精度：±0.5°；调节方式：自动调节和手动调节。



安全防护罩（可选）



防护罩用钢板制造，分为上下两部分，下半部分支架通过组合夹具紧固在铁底板上面，上盖部分是可以绕铰链翻开，关闭后两点锁紧。防护罩覆盖被试件到加载机间的所有运动部件，传动部分出现各种事故时能保证无任何飞溅物飞出，起有效防护作用。

这套新能源汽车润滑倾斜试验台，采用电动翻转机构，拥有俯仰角和倾斜角调节范围，配备角度传感器并提供自动和手动操作模式。





电传动系统润滑六自由度倾斜试验台



电传动系统润滑六自由度试验台功能完整、满足被试电动力总成包括三合一、多合一、轮边双驱动以及混动开发试验需求，进行道路场景模拟。

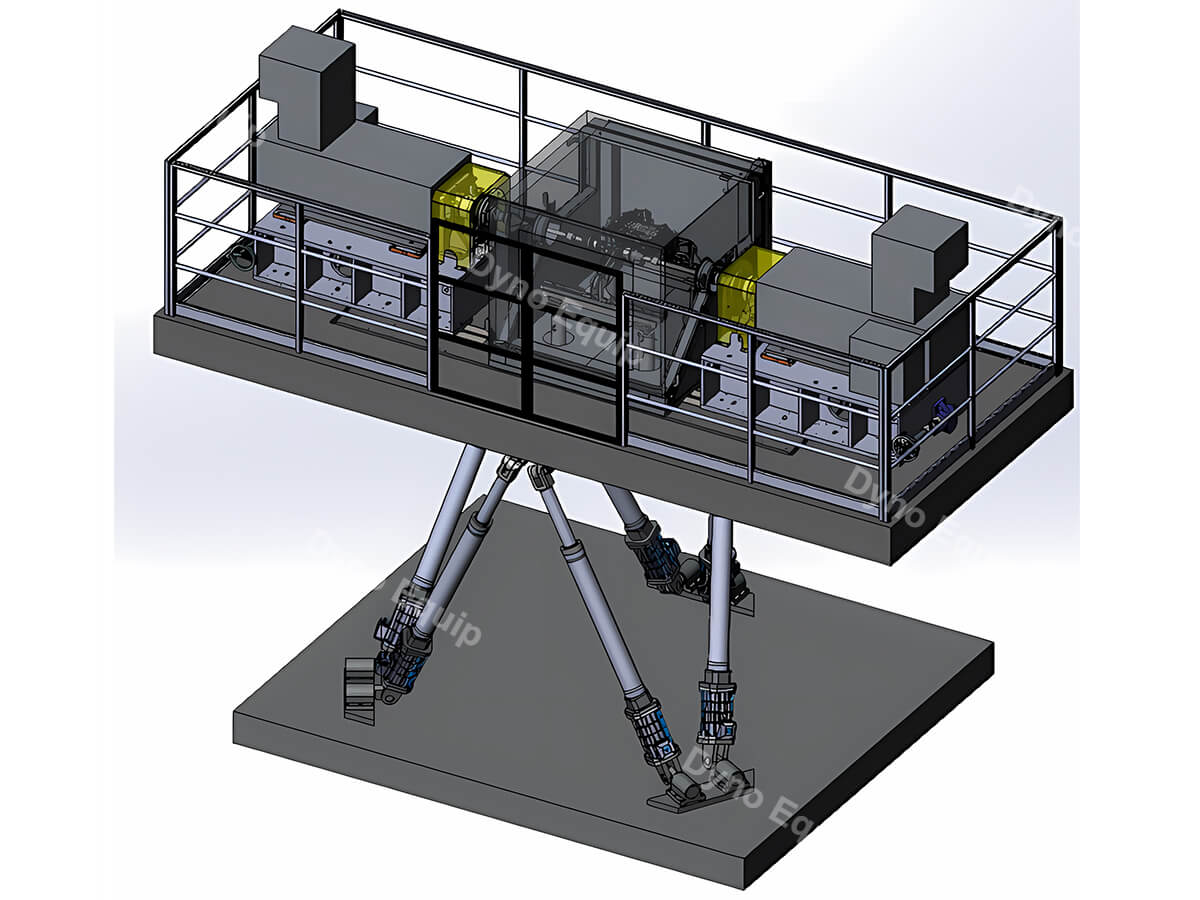

这款电动力总成润滑六自由度试验台，模拟不同行驶状态下前后纵倾和左右侧倾，支持常规稳态控制、动态循环工况以及驾驶模拟。



试验台概况



  • 润滑六自由度试验台应用于各构型被试件系统匹配及认证等各类试验
  • 倾斜试验台架试验覆盖被试件的匹配、联调、控制系统标定、功能及性能测试、可靠性、非标验证等试验，满足相关国家及企业标准要求
  • 倾斜试验台架具备多姿态带载动力系统全场景润滑系统试验能力，即模拟车辆在不同行驶状态下的前后纵倾、左右侧倾状况，对两种倾斜情况能单独控制及合成控制、动态控制及固定角度控制
  • 台架包含加载机及其控制系统、高低温环境仓、电池模拟器、功率分析仪、冷却控制系统、对拖装置、被试件姿态调节机构及相关的台架配套附属设施等
  • 台架具备常规稳态控制、循环工况动态控制及驾驶模拟（油门-刹车）



润滑六自由度试验台主要功能



  • 性能及可靠性试验：台架提供被试件需要的道路负载、环境条件、冷却条件、模拟量及通讯信号
  • 多姿态带载动力系统全场景润滑系统试验：台架可最大程度上还原被试件加载的真实润滑情况
  • 负载加载机可分别单独控制（转速-扭矩，或者按单加载机使用）。独立对单个轮毂电动机或被试件进行稳态测试，控制每个加载机扭矩和转速
  • 台架控制系统：模块化设置（对不同被试件的历史配置可直接调用），用于台架所有设备的同步控制、数据同步采集和存储等；

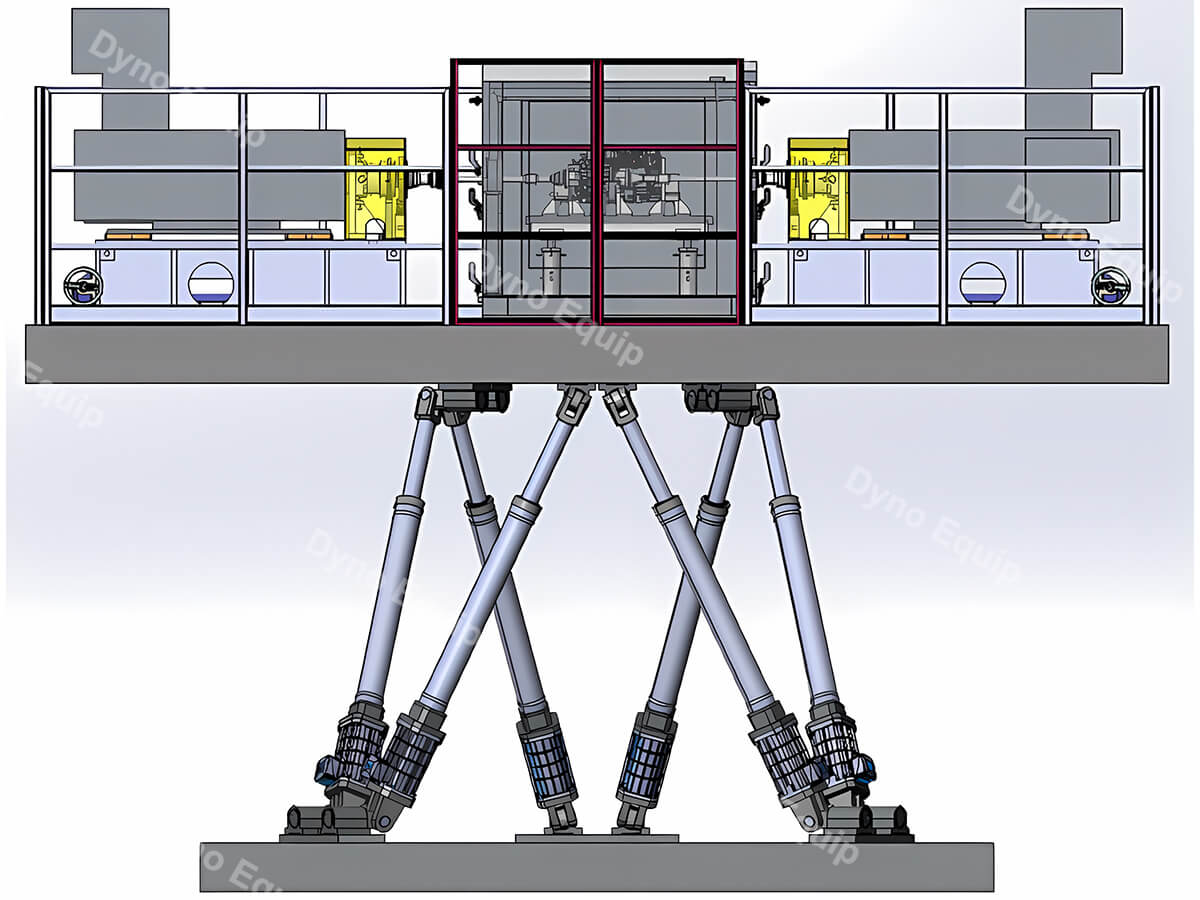

润滑倾斜试验台可进行性能可靠性测试，并模拟真实的多姿态动力系统润滑情况，支持独立控制单个轮毂电机或被试件的转速扭矩。



润滑六自由度试验台机械结构



  • 被试件支撑及调节装置：满足常规被试件支撑及调节，附带机械锁止功能，方便样品精准控制调节高度
  • 被试件姿态调节装置：满足常规被试件调节，实现纵倾±45°，侧倾±45°方向调节，附带机械锁止等附属保护装置
  • 加载机位置移动调节装置：可在铸铁平台上进行轴向移动
  • 各种旋转机械保护装置



润滑六自由度试验台测功机参数



  • 额定功率：≥400 kW，能够持续运行
  • 额定扭矩：≥5,000 Nm
  • 最高转速：≥4,500 rpm
  • 转动惯量：≤4.4 kgm2
