电驱动桥EMC测试

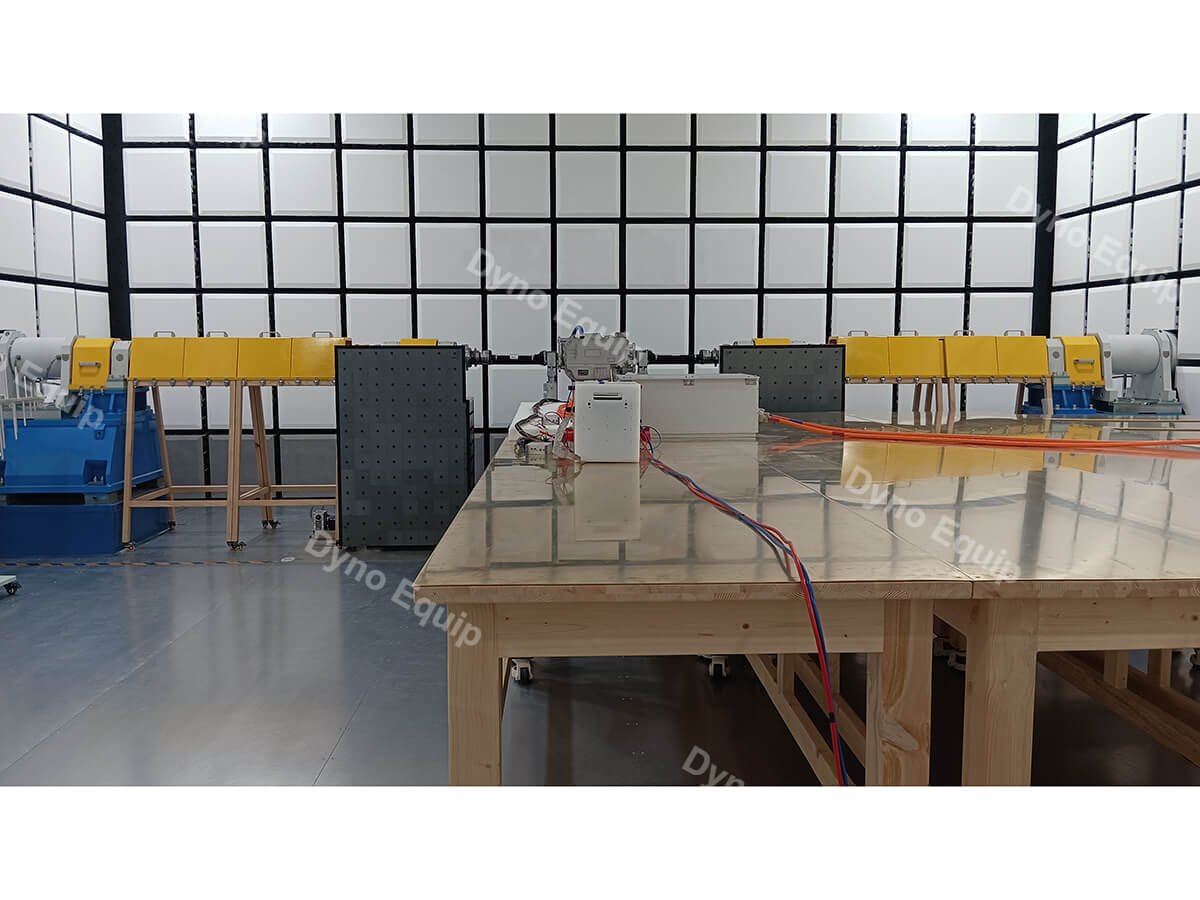

电驱动桥EMC测试代表了电动汽车技术领域的重大进步，为许多第一代电动汽车中常见的独立电动机驱动系统提供了令人信服的替代方案。在最新迭代的电驱动桥中，电动机、减速器和电力电子设备被集成到一个紧凑的单元中。这种集成带来了许多好处，包括增强性能、降低成本、提高效率以及在车辆设计中节省宝贵的空间。

然而，为了确保这些系统的可靠性和安全性，全面的电磁兼容性（EMC）测试对于识别和减轻任何潜在的电磁干扰（EMI）至关重要。

与电驱动桥EMC测试相关的独特挑战之一源于两个输出轴的存在，特别是当减速器集成了额外的控制器时。这种复杂性要求在测试过程中仔细考虑，以确保所有组件协调运行，不会对车辆的电气系统造成干扰。

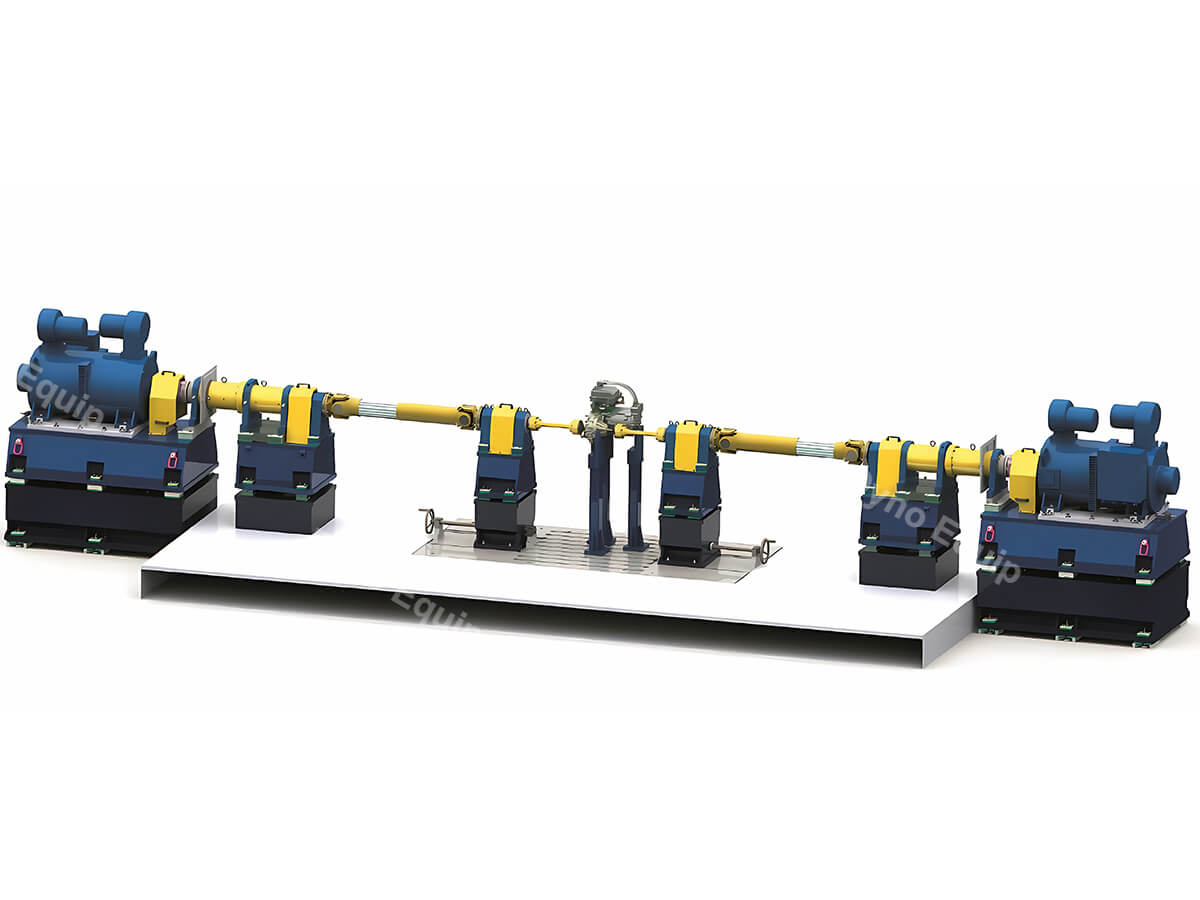

应对这一挑战的实用解决方案是用两台独立的加载机加载电驱动桥总成。这种方法允许对每个输出轴的扭矩和速度变化进行独立控制，这对于模拟真实的驾驶条件至关重要。

通过使用两台加载机，工程师可以有效地测试电驱动桥在各种情况下的性能，确保两个输出轴都能应对运行过程中的需求。这种方法不仅提供了适应性更强的测试装置，还有助于全面评估电驱动桥与车辆整体电气结构之间的相互作用。

通过细致的电驱动桥EMC测试，制造商可以验证电驱动桥的性能是否可靠，同时保持与车辆其他电气系统的兼容性。这一测试过程对于确保电驱动桥符合严格的电磁辐射和抗扰度行业标准至关重要，最终可使电动车更安全、更高效。

适用于CISPR 25和ISO11452-2的固定式电驱动桥EMC测试

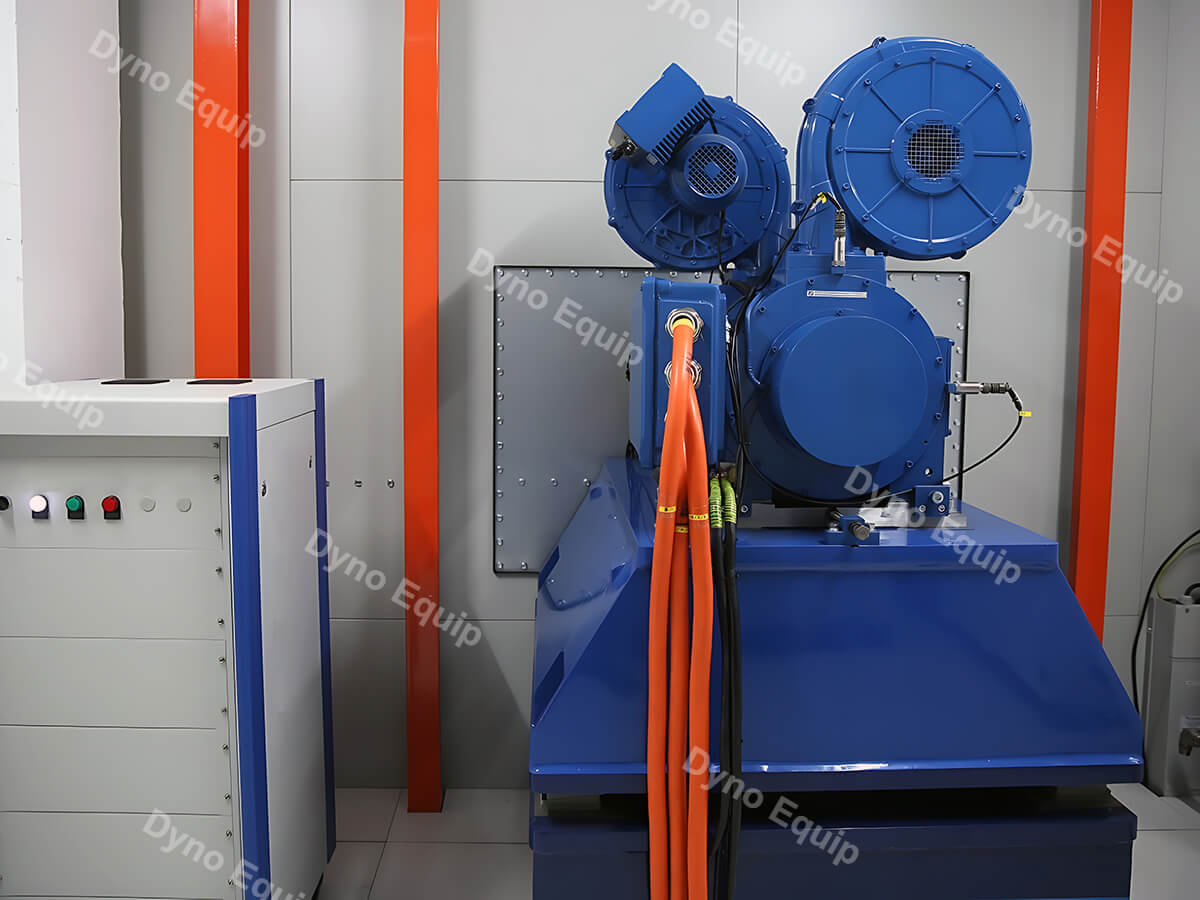

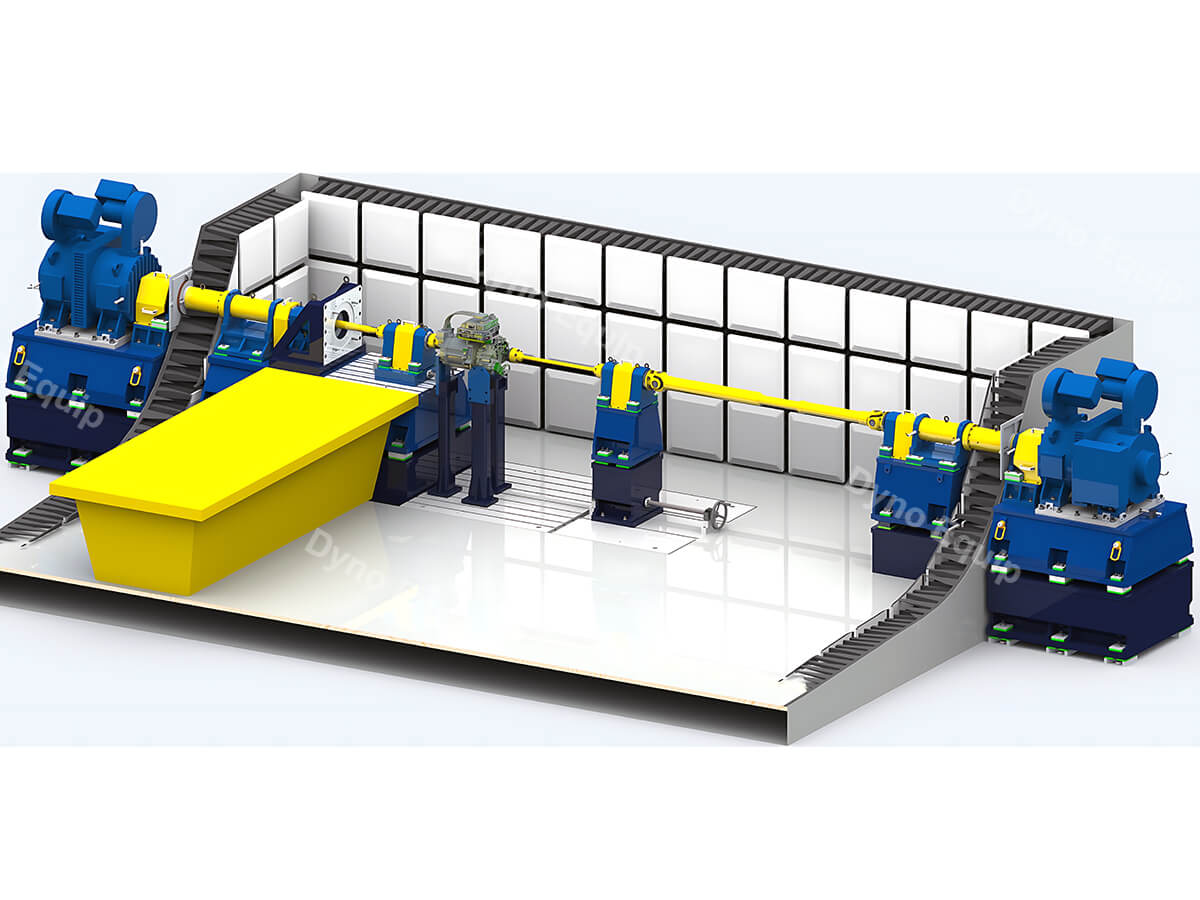

电驱动桥EMC测试是一种专门的流程，旨在受控环境中评估电驱动桥组件的电磁兼容性。固定式电驱动桥EMC测试解决方案可高度定制，其测试室尺寸可根据被测电驱动桥装置的具体尺寸和性能特征进行定制。虽然核心测试和测量仪器保持一致，但电驱动桥和连接轴承的机械支撑结构会根据所需的最大速度和扭矩而有所不同。

在这种设置中，固定式电驱动桥EMC测试设备以直角放置在试验室内，使其既能容纳电驱动桥组件，也能容纳单个电动机。这种多功能性对于对电驱动桥系统进行详细评估至关重要。

双负载固定测试装置的一个主要特点是能够准确模拟真实的车辆传动系统状况。差速器既没有锁定，也没有焊接，输出轴可以用车辆的半轴代替，从而确保真实的操作场景。此外，车轮间距可以与实际车辆相匹配，增强了测试环境的真实性。

这一先进系统的最高转速可达12,000rpm，额定扭矩为1,200Nm，是乘用车内燃机的典型转速。在电驱动桥EMC测试中复制这种高性能规格的能力对于评估电驱动桥在实际条件下的可靠性和性能至关重要。

EMC-A01

EMC-A02

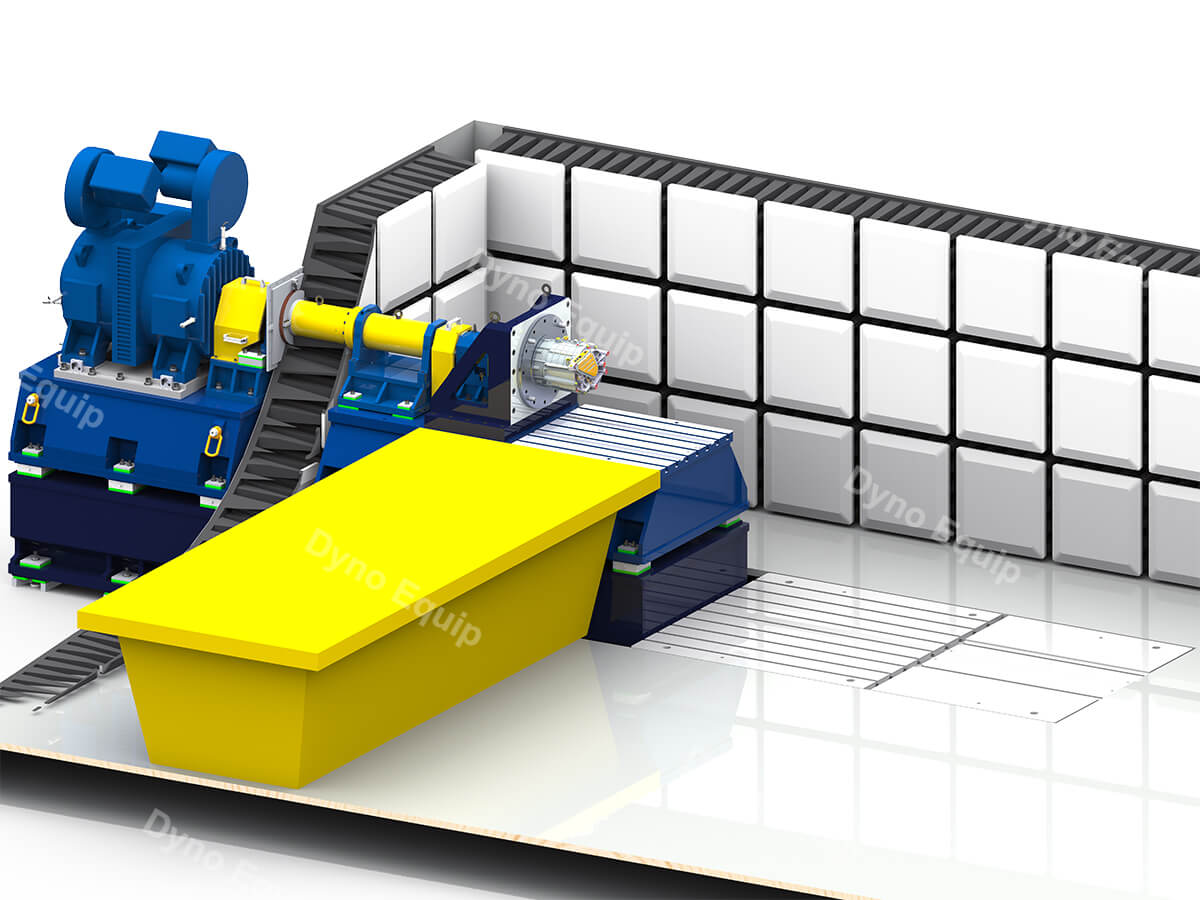

电驱动桥EMC测试采用固定式测试设备，可根据用户要求的特定负载机参数进行定制。这种灵活性使其能够与被评估的电驱动桥装置的性能特征精确匹配。这种可定制系统的一个主要特点是能够将传动系统两侧的半轴设计成与地面绝缘，从而有效模拟同样绝缘的汽车轮胎的状况。这种对真实世界动态的复制提高了测试环境的准确性，确保在接近实际运行场景的条件下对电驱动桥进行评估。

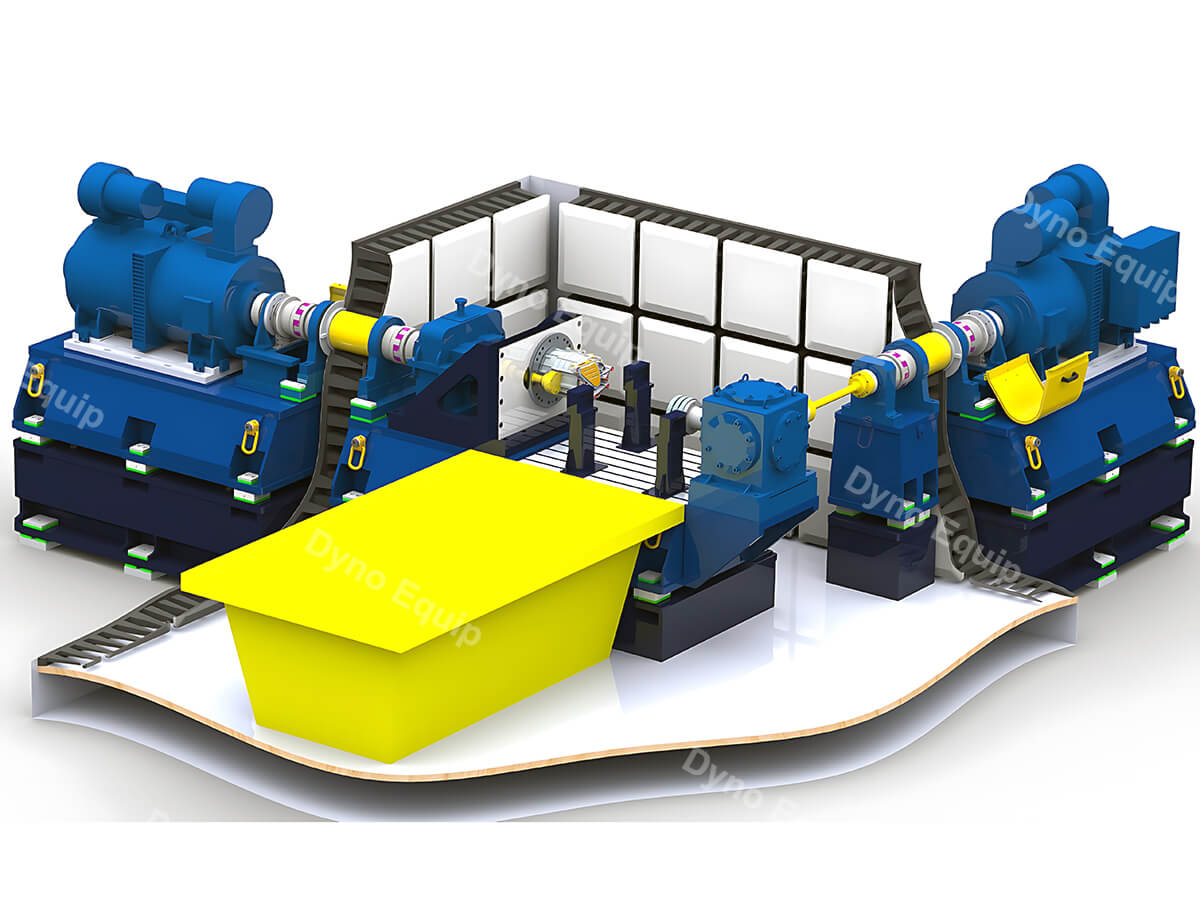

此外，该系统还可以移除低速车桥侧轴，从而实现高转速电动机测试。这种改装对于评估电驱动桥在最高转速下的性能至关重要，工程师可以借此收集有关其行为和电磁兼容性的重要数据。通过精确模拟实际车辆状况，这些电驱动桥EMC测试的改进为了解电驱动桥的性能和可靠性提供了宝贵的信息。这种全面的评估可确保制造商满足严格的电磁辐射和抗扰度标准，最终提高电动汽车的安全性和效率。

在电驱动桥EMC测试中，采用双负载机器对于准确模拟电驱动桥的运行条件至关重要。然而，当电波暗室空间有限时，直角齿轮箱适配器是一种有效的解决方案。这种适配器可以将负载机械配置成直角，从而在不影响测试环境的情况下显著减少测试装置的总体占地面积。

直角齿轮箱适配器便于电驱动桥和双负载机器之间的连接，对于在实际驾驶条件下进行综合评估至关重要。这一创新解决方案最大限度地减少了对准问题，这在处理高转速和高扭矩水平时尤为重要，可确保工程师有效利用可用空间，同时获得有关电驱动桥电磁兼容性和整体性能的准确可靠数据。

移动式电驱动桥EMC测试

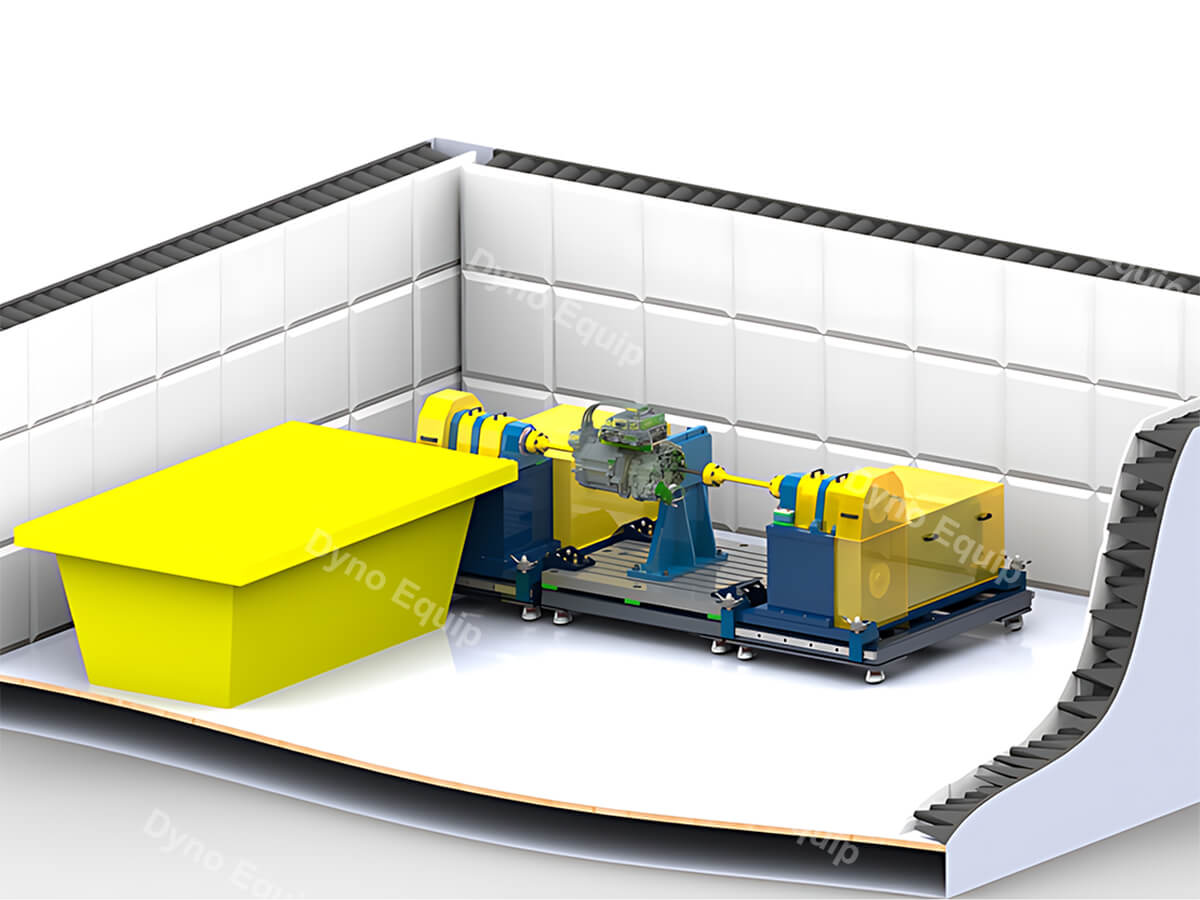

移动式电驱动桥EMC测试具有显著的优势，特别是能够在现有的电磁兼容性（EMC）电波暗室中进行满负荷电磁兼容性测试，而无需进行大量改动。

这种可移动的系统可以在电波暗室外进行全面的预先设置，然后轻松转移到测试环境中，从而提高了效率。这种移动性确保了在不影响被试件的扭矩或速度的情况下进行EMC测试，使其成为制造商的多功能解决方案。

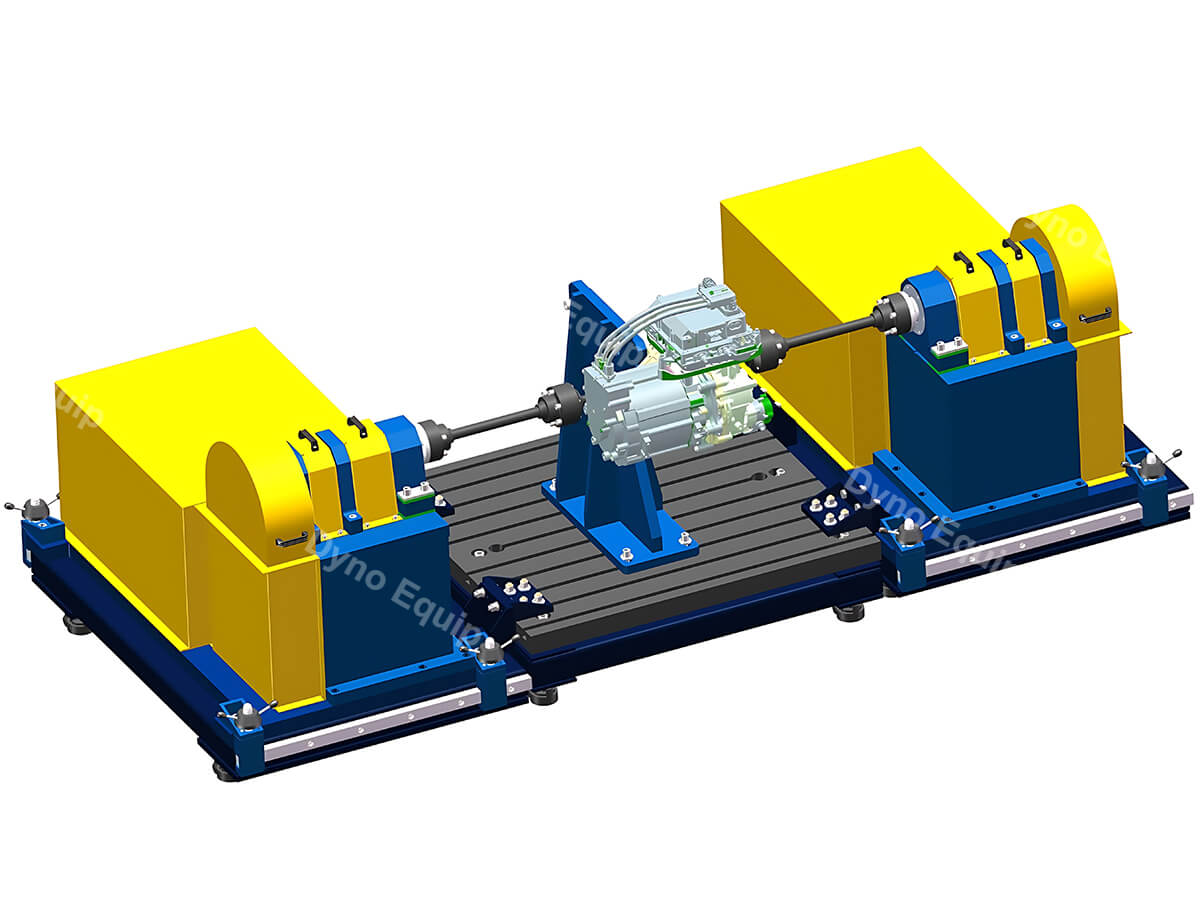

移动式电驱动桥EMC测试系统采用模块化结构，每个单元的设计都便于移动。需要测试时，操作员只需将负载机的每个单元推到暗室内的指定位置即可。这种直接的对接和锁定机制可实现快速安装，使测试能够迅速开始。

此外，逆变器、冷却系统和电池模拟器等关键部件都战略性地安装在电波暗室外部。它们通过滤波器连接到试验舱内的接线盒，确保电气连接清洁，同时最大限度地减少干扰。与负载机的连接采用快速连接器，简化了安装过程。

此外，移动测试系统采用半轴设计与传动系统连接，车轴间距与实际车辆的车轮间距非常接近。这种间距是可调的，允许定制，以尽可能准确地模拟实际车辆的安装条件。

通过复制这些实际条件，移动式电驱动桥电磁兼容性测试为电驱动桥的性能和兼容性提供了宝贵的见解，确保它们符合严格的电磁标准，同时提高电动汽车的安全性和效率。
